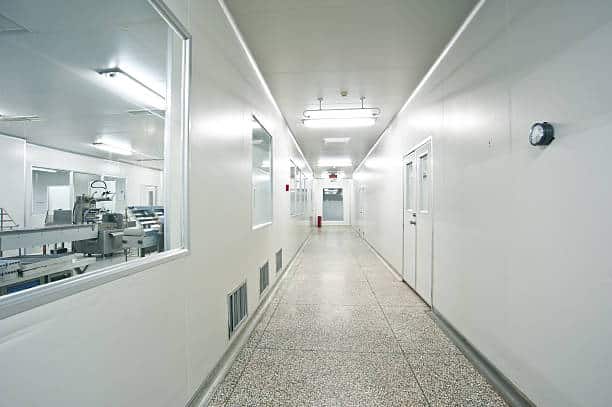

Definisi dan Gambaran Umum Pola Aliran Udara di Ruang Bersih
Pola aliran udara di ruang bersih adalah metode pengaturan pergerakan udara yang dirancang untuk mengontrol partikel, mikroorganisme, dan kontaminan di dalam cleanroom agar sesuai dengan standar kebersihan tertentu seperti ISO 14644-1 yang diterbitkan oleh International Organization for Standardization.
Secara sederhana, udara di ruang bersih tidak boleh bergerak sembarangan. Ia harus diarahkan, disaring, dan diganti secara terkontrol supaya partikel tidak mengendap atau berputar-putar di dalam ruangan. Dalam industri farmasi, elektronik, rumah sakit, bahkan produksi alat kesehatan, satu kesalahan kecil dalam desain airflow bisa berdampak pada kegagalan produk atau risiko keselamatan.
Pemahaman tentang sistem ini juga tidak bisa dilepaskan dari pembahasan lebih luas mengenai standar clean room sebagai area kebersihan tertinggi, termasuk klasifikasi ISO dan parameter partikel yang diperbolehkan dalam setiap kelas ruangan.
Untuk memahami klasifikasi tersebut secara menyeluruh, pembahasan mengenai
standar clean room sebagai area kebersihan tertinggi dapat menjadi referensi penting dalam merancang sistem airflow yang tepat.
Mengapa Pola Aliran Udara Sangat Krusial di Cleanroom?
Ada beberapa alasan kenapa desain airflow tidak boleh dianggap sepele:
- Mengontrol jumlah partikel per meter kubik udara
- Mengurangi risiko kontaminasi silang
- Menjaga tekanan diferensial antar ruangan
- Mendukung efisiensi sistem HVAC
- Memastikan kepatuhan terhadap ISO 14644 dan GMP
Menurut berbagai studi industri farmasi global, sekitar 70–80% kontaminasi di cleanroom berasal dari manusia dan distribusi udara yang tidak optimal. Artinya, pola aliran udara di ruang bersih memiliki kontribusi besar dalam mengurangi risiko tersebut.
Standar resmi klasifikasi cleanroom sendiri dapat ditelusuri melalui dokumen ISO 14644 yang dijelaskan dalam publikasi teknis dari ISO.
Referensi tersebut menjelaskan batas partikel berdasarkan ukuran mikron dan klasifikasi ruang.
Kadang orang berpikir, “yang penting sudah pakai HEPA.” Padahal belum tentu. Filter tanpa distribusi yang benar tetap bisa menciptakan area stagnan atau turbulensi yang justru memerangkap partikel.
Jenis-Jenis Pola Aliran Udara di Ruang Bersih
1. Unidirectional Airflow (Laminar Flow)
Unidirectional airflow adalah sistem di mana udara bergerak dalam satu arah dengan kecepatan konstan dan turbulensi minimal.
Karakteristiknya:
- Aliran sejajar dan konsisten
- Minim pusaran udara
- Cocok untuk ISO Class 5–6
- Kecepatan 0,3–0,45 m/s
2. Non-Unidirectional Airflow (Turbulent Flow)
Jenis ini menggunakan sistem pencampuran udara. Distribusi tidak sepenuhnya sejajar, namun dikontrol melalui pergantian udara per jam (ACH).
Karakteristik:
- Biaya lebih ekonomis
- Umumnya untuk ISO 7–8
- Mengandalkan sirkulasi berulang
Perbandingan Sistem Aliran Udara
| Parameter | Unidirectional | Non-Unidirectional |
|---|---|---|
| ISO Target | 5–6 | 7–8 |
| Biaya | Lebih tinggi | Lebih ekonomis |
| Kontrol Partikel | Sangat ketat | Stabil |
| Kompleksitas Desain | Tinggi | Sedang |
Prinsip Teknis yang Harus Diperhatikan
Air Changes per Hour (ACH)
Standar umum:
- ISO 8: 10–25 ACH
- ISO 7: 30–60 ACH
- ISO 5: bisa >200 ACH
Semakin tinggi kelas kebersihan, semakin tinggi kebutuhan pergantian udara.
Tekanan Diferensial
Biasanya 5–20 Pascal antar zona untuk menjaga arah aliran tetap positif.
Filtrasi HEPA & ULPA
- HEPA: 99,97% efisiensi untuk 0,3 mikron
- ULPA: hingga 99,999%
Studi Lapangan: Optimalisasi Airflow di Fasilitas Healthcare
Dalam implementasi modular operating theatre di Indonesia, optimalisasi pola aliran udara vertikal menunjukkan:
- Penurunan partikel hingga 85%
- Penurunan risiko infeksi pasca operasi sekitar 30%
- Efisiensi energi meningkat ±15%
Angka tentu bisa berbeda di setiap proyek, namun menunjukkan bahwa desain airflow yang presisi berpengaruh langsung terhadap kualitas lingkungan steril.
Langkah Mendesain Pola Aliran Udara di Ruang Bersih
- Tentukan klasifikasi ISO
- Hitung kebutuhan ACH
- Pilih jenis airflow
- Tentukan kapasitas filter
- Simulasikan CFD
- Lakukan commissioning test
- Validasi partikel sesuai ISO
Pro Tips Sederhana
- Pastikan diffuser sejajar dengan area kerja kritis
- Jangan abaikan heat load peralatan
- Lakukan monitoring partikel berkala
- Dokumentasikan hasil balancing system
Kadang kesalahan kecil di layout bisa berdampak besar terhadap distribusi udara.
Kesimpulan: Pola Aliran Udara Menentukan Kredibilitas Cleanroom
Pola aliran udara di ruang bersih bukan hanya soal ventilasi, tetapi tentang kontrol kontaminasi yang terukur dan sesuai standar internasional. Tanpa desain airflow yang tepat, cleanroom tidak akan mencapai performa optimalnya.
Pendekatan desain harus mempertimbangkan klasifikasi ISO, kebutuhan industri, serta validasi teknis secara menyeluruh. Informasi tambahan mengenai standar kebersihan tertinggi dan penerapannya dapat ditemukan dalam pembahasan tentang standar clean room yang telah dijelaskan sebelumnya.
Untuk pengembangan sistem cleanroom, modular operating theatre, serta integrasi HVAC industri yang sesuai ISO 14644, informasi teknis dan layanan manufaktur tersedia melalui website resmi Sunrise Purification.
Dalam sistem ruang bersih, udara memang tidak terlihat. Tapi justru di situlah kualitas ditentukan.
FAQs (Frequently Asked Questions)
Apakah semua cleanroom wajib memakai laminar airflow?
Tidak. ISO 7–8 sering cukup dengan non-unidirectional airflow.
Berapa tekanan ideal antar ruangan?
Umumnya 5–20 Pascal untuk menjaga tekanan positif.
Apa risiko jika airflow tidak stabil?
Dead zone, penumpukan partikel, hingga kegagalan audit GMP.
Seberapa penting smoke test?
Sangat penting untuk memvisualisasikan arah aliran udara secara nyata.
Apakah pola aliran udara mempengaruhi biaya operasional?
Ya. Desain yang tidak efisien bisa meningkatkan konsumsi energi HVAC secara signifikan.
